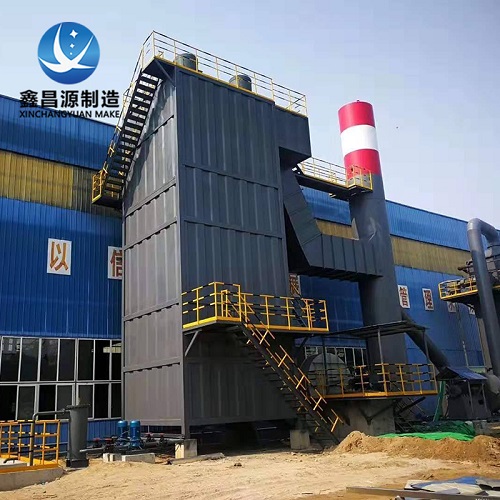

電捕焦油器作為煤化工半水煤氣一種理想的凈化設備，被廣泛應用于瀝青，橡膠，化肥，焦化，城市煤氣，冶金，建材，碳素，陶瓷等行業的氣體凈化，同時去除其中的焦油，粉塵，水霧等雜質。電捕焦油器由“本體系統”和“電氣系統”兩個部分組成。

一、電氣系統：由“控制柜”、“高壓靜電硅整流器”、“電暈極系統”三部分組成。

1、高壓電控柜：是電捕焦油器的控制中心，電源輸入、工作電壓調整和輸出、運行故障報警和自動切除，均由柜內元器件和面板上的旋鈕、按鈕完成，運行狀態由儀表和指示燈顯示。

2、高壓靜電硅整流器：將控制柜輸出的交流電壓經升壓和整流變為直流高壓后輸給電暈極系統。

3、電暈系統：主要部分是電暈線，并由高壓瓷瓶、吊桿、上、下傘環及重錘等組成，該系統裝于除焦油塔體內。當電暈線接通高壓后，產生很強的高壓電場，周圍的氣體介質發生電捕，產生電荷，使介質中的焦油、水霧、粉塵等混合物帶上負電。

二、本體系統：是除焦油的核心部件，其電暈極系統均勻地設置于該塔體各層內。當煙氣從進氣口送入塔體下部經配氣板后，向上流經中部“沉淀極”區段，帶有負電的焦油、水霧、粉塵等混合物，在該區段高壓電場吸引力作用下，這些帶負電的混合物被沉淀極（正極）吸捕而收集在極板上，在自身重力作用下沿極板下落，而后定期排出，經凈化后的廢氣從塔體上部出氣口逸出。

電捕焦油器設備特點：

1、電捕焦油器的進口配備多孔板，三角導流板形式的均流裝置，以便煙氣均勻地流過電場。

2、殼體設計的密封、防雨、無死角或灰塵積聚區，殼體壁板厚度4mm。

3、電捕焦油器的下部裝有人孔。在除塵器頂部有檢修孔，以便對電極懸吊系統進行檢修。圓形人孔門直徑大于Ф600mm，矩形人孔門大于500mm×600mm。

4、高壓部分完全封閉隔離，以免發生高壓觸電事故。

5、絕緣子設有保溫箱，并裝有電加熱裝置。

6、所有平臺設護欄和護沿。平臺載荷應不小于3KN/m2。

8、為了避免煙氣短路，灰斗內裝有均風板，它的下部盡量距排污口遠些。灰斗斜壁與水平面的夾角不應小于45°，以保證焦油自由流動。
